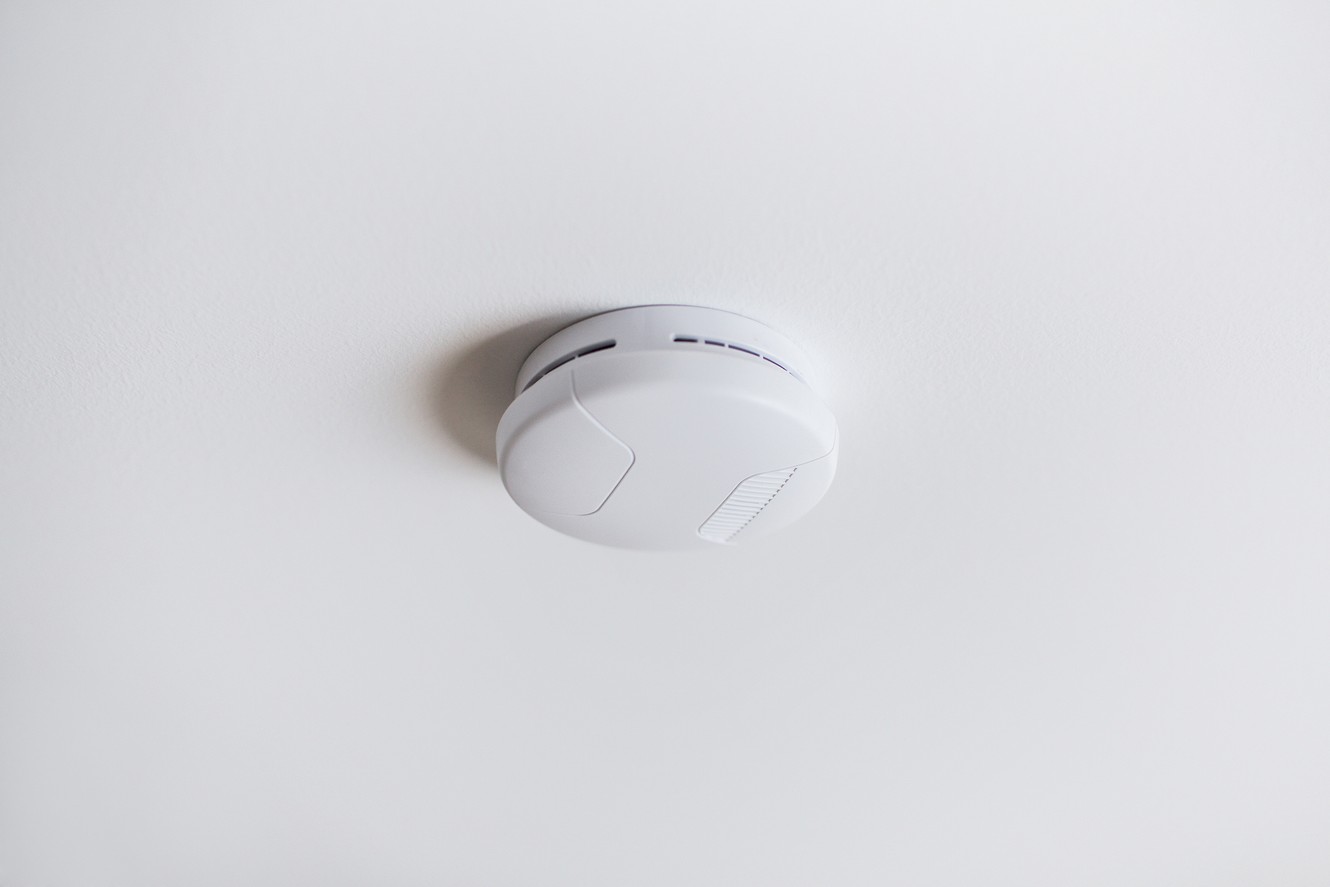

Heat Detector หรืออุปกรณ์ตรวจจับความร้อน เป็นหนึ่งในอุปกรณ์หลักของระบบแจ้งเหตุเพลิงไหม้ (Fire Alarm System) ที่ถูกออกแบบมาเพื่อเพิ่มความปลอดภัยให้กับอาคารและสถานที่ต่าง ๆ โดยทำหน้าที่ตรวจจับความผิดปกติของอุณหภูมิภายในพื้นที่ เมื่อเกิดความร้อนสูงเกินกว่าค่าที่กำหนด หรือมีการเพิ่มขึ้นของอุณหภูมิอย่างรวดเร็ว อุปกรณ์จะส่งสัญญาณแจ้งเตือนไปยังตู้ควบคุมระบบ เพื่อให้สามารถดำเนินการแก้ไขหรืออพยพได้อย่างทันท่วงที
ในงานออกแบบระบบแจ้งเหตุเพลิงไหม้ Heat Detector ถือเป็นอุปกรณ์ที่มีบทบาทสำคัญอย่างยิ่ง โดยเฉพาะในพื้นที่ที่ไม่เหมาะสมกับการใช้งาน Smoke Detector เช่น พื้นที่ที่มีฝุ่น ควัน ไอร้อน หรือไอระเหยจากกระบวนการผลิต ซึ่งอาจทำให้เกิดสัญญาณเตือนผิดพลาดได้
Heat Detector มีหลักการทำงานอย่างไร?
Heat Detector เป็นอุปกรณ์ตรวจจับอัคคีภัยที่ทำงานโดยอาศัยการตรวจสอบการเปลี่ยนแปลงของอุณหภูมิในพื้นที่ติดตั้งอย่างต่อเนื่อง อุปกรณ์จะตอบสนองต่อพลังงานความร้อน (Heat Energy) ซึ่งเป็นหนึ่งในองค์ประกอบหลักของการเกิดเพลิงไหม้ โดยไม่พิจารณาจากควัน เปลวไฟ หรือก๊าซโดยตรง แต่จะอาศัยอุณหภูมิของอากาศโดยรอบเป็นตัวชี้วัด เมื่ออุณหภูมิสูงกว่าค่าที่กำหนด หรือมีการเพิ่มขึ้นอย่างผิดปกติ Heat Detector จะเปลี่ยนสถานะจากปกติเป็นสถานะแจ้งเหตุ และส่งสัญญาณไปยังตู้ควบคุมระบบแจ้งเหตุเพลิงไหม้ (Fire Alarm Control Panel) ซึ่งระบบจะทำการแสดงผลตำแหน่งหรือโซนที่เกิดเหตุ พร้อมสั่งงานอุปกรณ์แจ้งเตือน เช่น สัญญาณเสียง สัญญาณไฟ รวมถึงสามารถเชื่อมต่อไปยังระบบอื่น ๆ ภายในอาคาร ไม่ว่าจะเป็นระบบควบคุมลิฟต์ ระบบปิดเปิดประตูหนีไฟ หรือระบบดับเพลิงอัตโนมัติ ทั้งนี้ขึ้นอยู่กับการออกแบบของระบบโดยรวม
คุณลักษณะเด่นของ Heat Detector คือความสามารถในการทำงานได้อย่างมีเสถียรภาพในสภาพแวดล้อมที่มีความท้าทายสูง เช่น พื้นที่ที่มีฝุ่นละอองจำนวนมาก พื้นที่ที่มีไอร้อนหรือไอระเหยจากกระบวนการผลิต หรือพื้นที่ที่มีการเปลี่ยนแปลงของอุณหภูมิจากการใช้งานปกติ ซึ่งในกรณีดังกล่าว อุปกรณ์ตรวจจับควันอาจทำงานผิดพลาดหรือเกิดสัญญาณเตือนบ่อยครั้ง ด้วยเหตุนี้ Heat Detector จึงถูกนำมาใช้อย่างแพร่หลายในโรงงานอุตสาหกรรม ห้องเครื่องจักร ห้องหม้อแปลงไฟฟ้า ห้องครัวเชิงพาณิชย์ ที่จอดรถ และพื้นที่เฉพาะทางอื่น ๆ ที่ต้องการความแม่นยำและความทนทานของระบบแจ้งเหตุเพลิงไหม้
ประเภทของ Heat Detector
Heat Detector สามารถแบ่งออกเป็นหลายประเภทตามหลักการตรวจจับความร้อน เพื่อให้เหมาะสมกับลักษณะการใช้งานและสภาพแวดล้อมที่แตกต่างกัน การเลือกประเภทของ Heat Detector ที่เหมาะสมจึงเป็นปัจจัยสำคัญที่ส่งผลต่อประสิทธิภาพของระบบแจ้งเหตุเพลิงไหม้โดยรวม โดยทั่วไปสามารถแบ่งประเภทหลักได้ดังนี้
1. อุปกรณ์ตรวจจับความร้อนชนิดจับอุณหภูมิคงที่ (Fixed Temperature Heat Detector)
อุปกรณ์ตรวจจับความร้อนชนิดจับอุณหภูมิคงที่ เป็น Heat Detector ที่ทำงานเมื่ออุณหภูมิในพื้นที่สูงถึงค่าที่กำหนดไว้ล่วงหน้า โดยค่าดังกล่าวจะถูกตั้งจากโรงงานหรือออกแบบให้เหมาะสมกับการใช้งาน เช่น 57°C, 70°C หรือ 90°C เมื่ออุณหภูมิถึงจุดดังกล่าว อุปกรณ์จะเปลี่ยนสถานะทันทีและส่งสัญญาณแจ้งเหตุไปยังระบบควบคุม
หลักการทำงานของ Fixed Temperature Heat Detector มีความตรงไปตรงมา และเน้นความเสถียรของระบบเป็นหลัก อุปกรณ์จะไม่ตอบสนองต่อการเปลี่ยนแปลงของอุณหภูมิในระดับเล็กน้อย จึงช่วยลดโอกาสเกิดสัญญาณเตือนผิดพลาดจากการใช้งานปกติของพื้นที่ Heat Detector ประเภทนี้จึงได้รับความนิยมอย่างมากในงานอุตสาหกรรมและพื้นที่ที่มีอุณหภูมิแปรปรวนเป็นปกติ เช่น พื้นที่ที่มีเครื่องจักรทำงานตลอดเวลา หรือพื้นที่ที่มีไอร้อนจากกระบวนการผลิต เนื่องจากสามารถแยกแยะระหว่างความร้อนจากการใช้งานปกติกับความร้อนที่เกิดจากเพลิงไหม้ได้อย่างชัดเจน
อย่างไรก็ตาม เนื่องจากอุปกรณ์จะทำงานเมื่ออุณหภูมิถึงค่าที่กำหนดแล้วเท่านั้น การแจ้งเหตุอาจเกิดขึ้นในช่วงที่เพลิงไหม้พัฒนาไปในระดับหนึ่งแล้ว จึงควรเลือกใช้งานให้เหมาะสมกับลักษณะความเสี่ยงของพื้นที่
2. อุปกรณ์ตรวจจับความร้อนชนิดจับอัตราการเพิ่มของอุณหภูมิ (Rate-of-Rise Heat Detector)
อุปกรณ์ตรวจจับความร้อนชนิดจับอัตราการเพิ่มของอุณหภูมิ เป็น Heat Detector ที่ออกแบบมาเพื่อพิจารณาความเร็วของการเพิ่มขึ้นของอุณหภูมิในช่วงเวลาสั้น ๆ หากอุณหภูมิเพิ่มขึ้นอย่างรวดเร็วเกินค่าที่กำหนดไว้ อุปกรณ์จะทำงานทันที แม้อุณหภูมิยังไม่ถึงค่าคงที่ตามเกณฑ์ของ Fixed Temperature ทำให้ Heat Detector ประเภทนี้มีความไวต่อการเปลี่ยนแปลงของอุณหภูมิอย่างฉับพลัน จึงเหมาะสำหรับการตรวจจับเพลิงไหม้ในระยะเริ่มต้น โดยเฉพาะกรณีที่เกิดไฟลุกไหม้อย่างรวดเร็ว อย่างการลุกไหม้ของวัสดุไวไฟหรือชิ้นส่วนอุตสาหกรรม
อย่างไรก็ตาม การใช้งาน Rate-of-Rise Heat Detector จะเหมาะกับพื้นที่ที่อุณหภูมิปกติมีความคงที่ และไม่เกิดการเปลี่ยนแปลงอย่างรวดเร็วจากการใช้งานประจำวัน หากนำไปติดตั้งในพื้นที่ที่มีอุณหภูมิเปลี่ยนแปลงรวดเร็วจากกระบวนการทำงาน อาจทำให้เกิดการแจ้งเหตุผิดพลาดได้
3. อุปกรณ์ตรวจจับความร้อนชนิดรวม (Combination Heat Detector)
อุปกรณ์ตรวจจับความร้อนชนิดรวม เป็น Heat Detector ที่รวมหลักการทำงานของ Fixed Temperature และ Rate-of-Rise เข้าไว้ในอุปกรณ์เดียวกัน อุปกรณ์จะสามารถแจ้งเหตุได้ทั้งในกรณีที่อุณหภูมิสูงถึงค่าคงที่ที่กำหนด หรือกรณีที่อุณหภูมิเพิ่มขึ้นอย่างรวดเร็วผิดปกติ
การออกแบบในลักษณะนี้จะช่วยเพิ่มความครอบคลุมในการตรวจจับความร้อน และลดข้อจำกัดของ Heat Detector แบบเดี่ยว ทำให้อุปกรณ์ตรวจจับความร้อนประเภท Combination Heat Detector นั้นเหมาะสำหรับพื้นที่ที่มีความเสี่ยงสูง หรือพื้นที่ที่ต้องการความปลอดภัยในระดับสูง มักถูกนำไปใช้งานในอาคารขนาดใหญ่ โรงงานอุตสาหกรรม คลังสินค้า หรือพื้นที่ที่มีลักษณะการใช้งานหลากหลาย ซึ่งอาจเกิดเพลิงไหม้ได้หลายรูปแบบ เนื่องจากการเลือกใช้อุปกรณ์ประเภทนี้จะช่วยเพิ่มความมั่นใจว่าระบบจะสามารถตรวจจับเหตุผิดปกติได้อย่างเหมาะสมในทุกสถานการณ์
4. อุปกรณ์ตรวจจับความร้อนที่เพิ่มขึ้นจนถึงจุดที่ตั้งไว้ (Rate Compensate Heat Detector)
อุปกรณ์ตรวจจับความร้อนชนิด Rate Compensate เป็น Heat Detector ที่ถูกออกแบบมาให้ตอบสนองต่อการเพิ่มขึ้นของอุณหภูมิ โดยคำนึงถึงทั้งความเร็วในการเพิ่มขึ้นและค่าของอุณหภูมิสูงสุดที่ตั้งไว้ อุปกรณ์จะสามารถปรับการตอบสนองให้เหมาะสมกับสภาพแวดล้อมและลักษณะการเกิดความร้อน
จุดเด่นของ Rate Compensate Heat Detector คือความสามารถในการลดผลกระทบจากการเปลี่ยนแปลงของอุณหภูมิที่เกิดขึ้นอย่างช้า ๆ ซึ่งอาจเกิดจากสภาพแวดล้อมหรือการใช้งานปกติ ในขณะเดียวกันยังสามารถตอบสนองได้อย่างรวดเร็วเมื่อเกิดความร้อนผิดปกติจากเพลิงไหม้ ทำให้ Heat Detector ประเภทนี้เหมาะสำหรับพื้นที่ที่มีอุณหภูมิแวดล้อมเปลี่ยนแปลงตามฤดูกาล หรือพื้นที่ที่อุณหภูมิอาจค่อย ๆ เพิ่มขึ้นจากการใช้งาน แต่ยังต้องการความแม่นยำในการตรวจจับอัคคีภัย โดยไม่เกิดสัญญาณเตือนผิดพลาดบ่อยครั้ง
ความสำคัญของการติดตั้งเครื่อง Heat Detector
- ช่วยตรวจจับอัคคีภัยในพื้นที่ที่อุปกรณ์ชนิดอื่นไม่เหมาะสม
พื้นที่จำนวนมากไม่สามารถใช้งานอุปกรณ์ตรวจจับควันได้อย่างมีประสิทธิภาพ เนื่องจากมีฝุ่น ควัน ไอร้อน หรือไอระเหยจากกระบวนการทำงานตามปกติ การติดตั้ง Heat Detector จึงเป็นทางเลือกที่เหมาะสม เนื่องจากอุปกรณ์ตรวจจับจากความร้อนโดยตรง ไม่ตอบสนองต่อสิ่งรบกวนดังกล่าว และสามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมที่ท้าทาย ด้วยเหตุนี้ Heat Detector จึงมีบทบาทสำคัญในพื้นที่อุตสาหกรรม ห้องเครื่องจักร ห้องครัวเชิงพาณิชย์ และที่จอดรถ ซึ่งเป็นพื้นที่ที่มีความเสี่ยงต่อการเกิดเพลิงไหม้ แต่ไม่เหมาะกับการใช้ Smoke Detector
- เพิ่มความแม่นยำและลดการแจ้งเหตุผิดพลาดของระบบ
การแจ้งเหตุผิดพลาดหรือ False Alarm เป็นปัญหาที่พบได้บ่อยในระบบแจ้งเหตุเพลิงไหม้ หากเลือกใช้อุปกรณ์ไม่เหมาะสมกับพื้นที่ การติดตั้ง Heat Detector ที่ออกแบบมาเฉพาะสำหรับสภาพแวดล้อมที่มีความร้อนหรือฝุ่นสูง จะช่วยลดการแจ้งเหตุผิดพลาด ทำให้ระบบมีความน่าเชื่อถือมากขึ้น อีกทั้งเมื่อระบบแจ้งเหตุเพลิงไหม้ทำงานอย่างถูกต้องและแม่นยำ ผู้ใช้งานอาคารจะเกิดความเชื่อมั่น ไม่ละเลยต่อสัญญาณเตือน และสามารถตอบสนองต่อเหตุฉุกเฉินได้อย่างเหมาะสมอีกด้วย
- สนับสนุนการทำงานของระบบแจ้งเหตุเพลิงไหม้โดยรวม
Heat Detector ไม่ได้ทำงานแยกจากระบบ แต่เป็นส่วนหนึ่งของระบบแจ้งเหตุเพลิงไหม้โดยรวม เมื่ออุปกรณ์ตรวจจับความร้อนทำงาน สัญญาณจะถูกส่งไปยังตู้ควบคุม เพื่อสั่งการอุปกรณ์อื่น ๆ เช่น สัญญาณเสียงและแสง ระบบควบคุมลิฟต์ ระบบระบายควัน หรือระบบดับเพลิงอัตโนมัติ ดังนั้น การติดตั้ง Heat Detector ในตำแหน่งที่เหมาะสม จึงช่วยให้ระบบทั้งหมดสามารถทำงานประสานกันได้อย่างมีประสิทธิภาพ เพิ่มความปลอดภัยและลดความเสียหายจากเหตุเพลิงไหม้
- ช่วยปกป้องชีวิตและทรัพย์สินในระยะยาว
การตรวจจับเหตุผิดปกติได้อย่างรวดเร็ว มีผลโดยตรงต่อการลดความสูญเสียจากอัคคีภัย Heat Detector ช่วยแจ้งเตือนให้ผู้ที่อยู่ในอาคารสามารถอพยพออกจากพื้นที่ได้อย่างปลอดภัย และช่วยให้เจ้าหน้าที่สามารถเข้าควบคุมสถานการณ์ได้ก่อนที่ไฟจะลุกลาม นอกจากนี้ การติดตั้งระบบตรวจจับความร้อนที่เหมาะสม ยังช่วยลดความเสียหายต่อโครงสร้างอาคาร เครื่องจักร และทรัพย์สินที่มีมูลค่าสูง ซึ่งส่งผลต่อความต่อเนื่องในการดำเนินธุรกิจ
- สอดคล้องกับกฎหมายและมาตรฐานด้านความปลอดภัย
ในหลายกรณี การติดตั้งระบบแจ้งเหตุเพลิงไหม้ รวมถึง Heat Detector เป็นข้อกำหนดตามกฎหมายหรือมาตรฐานด้านความปลอดภัยของอาคาร การติดตั้งอุปกรณ์ให้ถูกต้องตามมาตรฐานที่เกี่ยวข้อง จะช่วยให้อาคารสามารถผ่านการตรวจสอบจากหน่วยงานที่เกี่ยวข้อง และลดความเสี่ยงด้านกฎหมายในระยะยาว
แนวทางการเลือก Heat Detector ให้เหมาะกับพื้นที่ใช้งาน
การเลือก Heat Detector ให้เหมาะสมกับพื้นที่ใช้งาน เป็นขั้นตอนสำคัญที่ส่งผลโดยตรงต่อประสิทธิภาพของระบบแจ้งเหตุเพลิงไหม้ การเลือกอุปกรณ์ที่ไม่เหมาะสมอาจทำให้ระบบแจ้งเหตุทำงานล่าช้า หรือเกิดสัญญาณเตือนผิดพลาด ซึ่งส่งผลต่อความปลอดภัยของอาคารและผู้ใช้งาน ดังนั้น การพิจารณาเลือก Heat Detector ควรอาศัยการวิเคราะห์พื้นที่ใช้งานอย่างรอบด้าน โดยมีแนวทางหลักดังต่อไปนี้
1. พิจารณาลักษณะของพื้นที่และกิจกรรมการใช้งาน
การพิจารณาลักษณะของพื้นที่และกิจกรรมที่เกิดขึ้นภายในพื้นที่นั้น ๆ เช่น พื้นที่ที่มีเครื่องจักรทำงานตลอดเวลา พื้นที่ที่มีการประกอบอาหาร หรือพื้นที่ที่มีการเผาไหม้จากกระบวนการผลิต ย่อมมีอุณหภูมิและสภาพแวดล้อมที่แตกต่างจากพื้นที่สำนักงานหรือที่พักอาศัย ในพื้นที่ที่มีฝุ่น ควัน หรือไอร้อนจากการใช้งานปกติ การเลือกใช้ Heat Detector จะเหมาะสมกว่า Smoke Detector เนื่องจากสามารถลดโอกาสเกิดสัญญาณเตือนผิดพลาด และยังคงสามารถตรวจจับอัคคีภัยได้อย่างมีประสิทธิภาพ
2. วิเคราะห์อุณหภูมิปกติของพื้นที่
อุณหภูมิปกติของพื้นที่เป็นอีกหนึ่งปัจจัยสำคัญในการกำหนดประเภทและค่าการทำงานของ Heat Detector หากพื้นที่มีอุณหภูมิโดยปกติสูง ควรเลือก Heat Detector ที่มีค่าการทำงานสูงกว่าอุณหภูมิปกติอย่างเหมาะสม เพื่อป้องกันการแจ้งเหตุผิดพลาด ในขณะเดียวกัน หากเลือกค่าการทำงานสูงเกินไป อาจทำให้การแจ้งเหตุเกิดขึ้นล่าช้าเมื่อเกิดเพลิงไหม้จริง การเลือก Heat Detector จึงต้องพิจารณาความสมดุลระหว่างความไวในการตรวจจับและความเสถียรของระบบ เพื่อให้เหมาะสมกับสภาพแวดล้อมจริงของพื้นที่
3. เลือกประเภท Heat Detector ให้สอดคล้องกับรูปแบบความเสี่ยง
พื้นที่แต่ละประเภทมีรูปแบบความเสี่ยงจากเพลิงไหม้ที่แตกต่างกัน เช่น พื้นที่ที่มีโอกาสเกิดไฟลุกไหม้อย่างรวดเร็ว ควรเลือกใช้ Heat Detector ชนิดจับอัตราการเพิ่มของอุณหภูมิ หรือชนิดรวม เพื่อให้สามารถตรวจจับเหตุได้ตั้งแต่ระยะเริ่มต้น และในทางกลับกัน พื้นที่ที่มีการเปลี่ยนแปลงอุณหภูมิเป็นประจำจากการใช้งานปกติ ควรเลือกใช้ Heat Detector ชนิดจับอุณหภูมิคงที่ หรือชนิด Rate Compensate เพื่อหลีกเลี่ยงการแจ้งเหตุผิดพลาด และเพิ่มความเสถียรในการทำงานของระบบ
4. พิจารณาความสูงของเพดานและโครงสร้างอาคาร
ความสูงของเพดานและรูปแบบโครงสร้างอาคารมีผลต่อการกระจายตัวของความร้อน เมื่อเกิดเพลิงไหม้ ความร้อนจะลอยขึ้นสู่ด้านบน หากเพดานมีความสูงมาก อาจทำให้ความร้อนใช้เวลานานกว่าจะถึงตัวตรวจจับ ในกรณีดังกล่าว ควรเลือก Heat Detector ที่เหมาะสมกับเพดานสูง หรือพิจารณาการจัดวางตำแหน่งและระยะห่างของอุปกรณ์ให้เป็นไปตามข้อกำหนดของมาตรฐาน เพื่อให้ระบบสามารถตรวจจับเหตุได้อย่างมีประสิทธิภาพ
5. คำนึงถึงมาตรฐานและข้อกำหนดที่เกี่ยวข้อง
การเลือก Heat Detector ควรเป็นไปตามมาตรฐานที่เกี่ยวข้อง เช่น มาตรฐาน NFPA มาตรฐาน EN หรือมาตรฐานที่หน่วยงานกำกับดูแลกำหนดไว้ มาตรฐานเหล่านี้จะระบุทั้งประเภทอุปกรณ์ วิธีการติดตั้ง ระยะห่าง และเงื่อนไขการใช้งาน เพื่อให้ระบบมีความปลอดภัยและสามารถผ่านการตรวจสอบได้ อีกทั้งการใช้อุปกรณ์ที่ผ่านการรับรองมาตรฐาน ยังช่วยเพิ่มความมั่นใจในคุณภาพ ความทนทาน และความแม่นยำของการทำงานในระยะยาวอีกด้วย
6. ตรวจสอบความเข้ากันได้กับระบบ Fire Alarm เดิม
ในกรณีที่เป็นการติดตั้งเพิ่มเติมหรือปรับปรุงระบบเดิม ควรตรวจสอบว่า Heat Detector ที่เลือกใช้งานสามารถทำงานร่วมกับระบบ Fire Alarm ที่มีอยู่ได้อย่างสมบูรณ์ ทั้งในด้านแรงดันไฟฟ้า โปรโตคอลการสื่อสาร และรูปแบบการแสดงผลสัญญาณ การเลือกอุปกรณ์ที่เข้ากันได้กับระบบเดิม จะช่วยลดปัญหาในการติดตั้ง ลดต้นทุน และทำให้ระบบทำงานได้อย่างต่อเนื่องและมีเสถียรภาพ
7. พิจารณาด้านการบำรุงรักษาและอายุการใช้งาน
Heat Detector ที่ดีควรมีโครงสร้างแข็งแรง ทนทาน และสามารถบำรุงรักษาได้ง่าย การเลือกอุปกรณ์จากผู้ผลิตที่มีความน่าเชื่อถือ และมีอะไหล่รองรับ จะช่วยลดภาระในการดูแลรักษาในระยะยาว และเพิ่มความพร้อมใช้งานของระบบ
